山美破碎机厂家改进熟料破碎机栅条提升破碎精细度

发布日期:2013.09.24 点击次数:

破碎机目前在冶金、矿山、化工、水泥等工业部门,每年都有大量的原料和再利用的废料都需要用破碎机进行加工处理。如在选矿厂,为使矿石中的有用矿物达到单体分离,就需要用破碎机将原矿破碎到磨矿工艺所要求的粒度。需要用破碎机械将原料破碎到下一步作业要求的粒度。在炼焦厂、烧结厂、陶瓷厂、玻璃工业、粉末冶金等部门,须用破碎机械将原料破碎到下一步作业要求的粒度。

由此可见破碎机的应用是非常广泛的,破碎机主要有颚式破碎机反击式破碎机冲击式破碎机、圆锥破碎机、辊式破碎机等,各类破碎机根据所要破碎的物料来进行配置,组合形成一条完整的破碎生产线。在破碎机的应用过程中,我们发现破碎机的栅条有需要改进的地方。以某公司的熟料破碎机为例。

该公司的熟料湿法生产线使用水平推动篦式冷却机,篦冷机的卸料端有锤式破碎机,破碎机栅筛下部设有下料三通溜子,分别至两台熟料链斗输送机。自投产以来由于熟料破碎机栅筛篦条的磨损、折断松动、脱焊等原因,数次出现栅条、大块熟料堵死或卡死下料三通溜子,甚至由于整根栅条脱落后卡死链斗输送机,造成链斗输送机尾架变形、链斗拉坏等严重事故,影响到篦冷机乃至回转窑的运转,造成很大的损失。

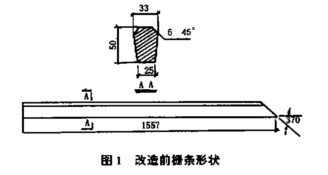

原栅筛装置由33根栅条.按问距25mm均匀布置。固定到上部栅条支架和破碎机底座支架上,上端靠栅条盖板压死并焊牢,下端与底座支架焊死。单根栅条形状尺寸如图I所示,材质为ZGMn13。单根栅条与支架的接触宽度仅为25mm,与压板的接触宽度仅为21mm,焊缝较短,所以在大块熟料及锤头的长期撞击下,焊缝容易开裂,栅条出现松动;另外该种栅条比较单薄.材质也较脆,很容易折断。

熟料破碎机设备单根栅条改进前结构图熟料破碎机设备栅条改进后形状图

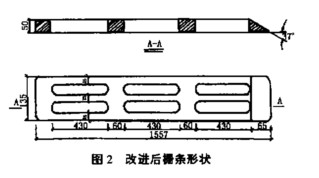

改进后的栅条装置由11根栅条,按间距25mm均匀布置,固定到上部栅条支架和破碎机底座支架上,焊死固定。单根栅条形状尺寸如图2所示.改进后的单根栅条相当于原三根栅条的组合体,抗冲击力强,且与支架和压板的接触宽度较大,为135mm。焊缝较长.不容易开裂;而且,这种材质能耐高温、抗冲击,更适宜高温熟料。造价虽比ZGMnI3高,但在这种工作环境条件下,使用寿命较长。

自该公司将原栅条更换为改进的栅条至今,从未出现因栅筛原因引起熟料链斗机故障,下料三通也不再出现堵卡现象,也没有因此而引发一次停篦冷机、停窑事故,改造非常成功,上海山美专业的破碎机研制厂家,对于破碎机,我们更专业!
