四川细沙回收系统

产品简介 产品结构 工艺流程 工作原理 特点与优势 成功案例

细沙回收系统简介】

细沙回收系统

SS系列细沙回收系统广泛用于泥浆净化、水电站沙石骨料系统、玻璃原料加工系统、人工制沙生产线及选煤厂粗煤泥的回收等细颗粒物料的回收问题。

【细沙回收系统结构】

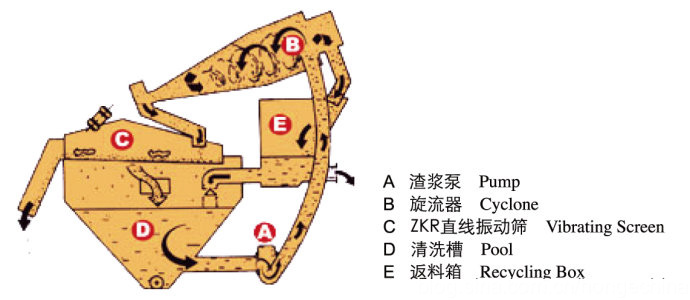

由电机、渣浆泵、旋流器、ZK直线振动筛、清洗槽、返料箱等组成。

细沙回收系统工作流程图

【细沙回收系统工艺流程】

将沙水混合物输送至旋流器,离心分级浓缩的细沙经沉沙嘴提供给振动筛,经振动筛脱水后,细沙与水有效分离,少量细沙、泥等经返料箱再回到清洗槽,清洗槽液面过高时,经出料口排出。直线振动筛回收物料重量浓度为70%-85%。调节细度模数可通过改变泵转速、改变沙浆浓度、调节溢流水量、更换出沙嘴来实现。从而完成清洗、脱水和分级三种功能。

【细沙回收系统工作原理】

1、细沙回收系统结构:由电机、渣浆泵、旋流器、ZK直线振动筛、清洗槽、返料箱等组成。
2、细沙回收系统工艺工作过程:将沙水混合物输送至旋流器,离心分级浓缩的细沙经沉沙嘴提供给振动筛,经振动筛脱水后,细沙与水有效分离,少量细沙、泥等经返料箱再回到清洗槽,清洗槽液面过高时,经出料口排出.直线振动筛回收物料重量浓度为70%-85%。调节细度模数可通过改变泵转速、改变沙浆浓度、调节溢流水量、更换出沙嘴来实现。从而完成清洗、脱水和分级三种功能。

【细沙回收系统特点与优势】

1、传统人工沙湿法加工工艺中,人工沙的洗泥、脱水采用螺旋洗沙机,人工沙(尤其是细沙)的流失几乎不能控制。采用该细沙回收装置,可以有效降低细沙的流失量,使其控制在5~10%之内。很好地解决了人工骨料加工系统出现的成品沙细度模数偏高、石粉含量偏低的难题。
2、振动筛采用聚氨酯筛网,聚氨酯筛网较其它类型筛网寿命更长,且不易堵孔。
3、旋流器内衬聚氨酯,提高了整个装置的使用寿命,可顺利完成料浆浓缩、液体澄清等工作。
4、细沙回收系统最大可回收排放总量中85%的细颗粒物料,具有其他设备无可比拟的技术和经济优势。
5、细粒得到充分回收,减少了沉淀池的工作量,降低了沉淀池的清理成本;
6、细沙回收系统减少了细料自然堆放时间,可直接转运,供应市场。
7、可根据用户的不同要求,设计相应的解决方案。

【细沙回收系统成功案例】

地点:四川
原料:河卵石
设备配置:细沙回收系统SS-10-350

细沙回收系统现场工作图1 细沙回收系统现场工作图2

细沙回收系统现场工作图3 细沙回收系统现场工作图4
