VSI制砂机

VSI制砂机

产品简介 工作原理 特点与技术优势 日常维护保养 技术参数

VSI制砂机简介

VSI制砂机是德国权威专家结合中国的工况条件最新设计的新型制砂机,VSI系列制砂机是目前国内独家生产的具有世界先进水平的高性能制砂机。它是独特的转子结构设计、耐磨材料工艺、破碎速度优化以及液压设计的完美结合。制砂机专业细碎技术与机械制造完美结合的典范,是新技术、新工艺的充分体现。

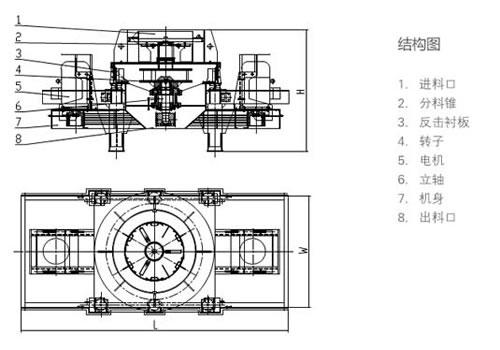

VSI制砂机结构图

VSI制砂机工作原理

1、全中心进料

物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

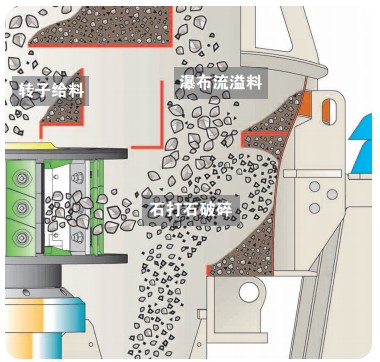

VSI制砂机工作原理-石打石

2、中心进料伴随环形瀑落进料

物料落入进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内收到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

VSI制砂机设备特点与技术优势

1、处理量大、产量高——50-500t/h,与同等功率下的传统设备相比,产量提高了30%而且稳定。
2、易损件消耗低——最佳的破碎腔物料撞击角度设计,与耐磨件的摩擦少,比传统设备运行费用低30%,直接降低了设备的使用成本。
3、产品粒形优异——产品呈立方体,粒形好、级配合理、细度模数可调;特别适合人工制砂和石料整形,实践证明比其他传统设备制砂、整形效果提高30%。
4、液压装置、易于维护——液压开盖装置,使破碎腔内部件检修拆换方便快捷,缩短了停机时间,省时省力。
5、自动检测、安全可靠——设置过振动显示与报警装置,如果设备发生不良运转,可发出警告,使设备停止工作,达到保护机器的目的。
6、稀油润滑、自动保养——德国原装的稀油润滑站,双油泵互补保证供油,无油流、无油压时自动停机;油液冷却及加热装置确保轴承润滑始终处于最佳状态。从而彻底解决轴承发热等问题,使主轴轴承保持恒温,延长维护周期和使用寿命。
7、安装简便、易于操作——设备重量轻、安装方式多样,可移动式安装;安装、维修和保养简单,操作使用方便;一旦明确具体的用途,VSI破碎机只需进行细微调整,便可最大限度地发挥其卓越的性能。
8、一机多用、应用灵活——独有的进料破碎结构,拥有多种破碎腔型,可很方便的实现“石打石”和“石打铁”的转换,从而解决了一机多用的难题。如果要改变VSI破碎机的应用,无需做大的调整,既可适应用户的不同需求:人工制砂、碎石整形、磨蚀物料等。
9、国际品质保证——德国最新技术工艺,先进的铆接技术应用以及汽车工艺的外观喷砂除锈处理和喷漆工艺应用,极大的提高了设备的内在质量和外观品质。
核心零部件均选用国际著名品牌(轴承采用高精度等级的TIMKEN滚动轴承),确保系统低故障率。
10、注重环保——设备工作噪音小、无污染。独特的空气自循环系统,大大降低了外排风量,降低粉尘,利于环保。此外VSI破碎机预留并适合安装多种规格的除尘设备。

VSI制砂机的日常维护保养

1、转子的旋转方向从设备的上方观察必须为逆时针旋转,如果其旋转方向不正确,则会导致转子的严重损坏。两台电动机旋向必须一致,判断不清时,可以拆下三角皮带,以观察两台电动机的转向。
2、润滑该破碎机具有独特的运行条件,不要交替使用不同类型的润滑脂,咨询厂方使用的润滑脂对设备的长期稳定运行至关重要。
3、除铁给料中混有杂铁或给料的粒度过大(大于60mm),对抛料头的寿命影响重大。所以要经常清除除铁器上的杂铁,并检查筛网是否有破损。抛料头的使用记录表明,排除非正常原因造成的损坏,使用时间可达2700 h以上。为此,在给料胶带上安装了除铁器

VSI制砂机|转子及易损件分解示意图

4、驱动胶带的张力适当的张力对于驱动胶带长期、正常的运行状态是极其重要的,对于双电动机驱动设备尤为重要。如果一台电动机的电流比另一台电动机的电流低,则可能是两台电动机的胶带张力不同所致,对于新胶带在空运行30分钟后要重新调整张力,然后投料运行,运行8小时后再次调整,以消除胶带的自然延长,否则易发生烧胶带现象。
5、粉尘控制通常在正常的运行过程中,破碎腔内的空气湍流创造了一个理想的集尘环境,并不需要采用集尘设备去降尘,但启动或停机或在运行中给料不足会有大量粉尘排出,可以在排料口安装一个水喷雾装置,并将与电动机接通/断开关联锁,使破碎机在开车或停车时自动启动喷雾装置来控制粉尘排放。
6、运行记录将每日运行记录详实记录,如振动值,上、下轴承温度,停机后转子停转时间等,对判断设备的运行故障,保证设备长期运行有着十分重要作用。

VSI制砂机技术参数

规 格 最大入料(mm) 转速(r/min) 通过量
(t/h)
电机功率(kw) 外形尺寸(L×W×H)(mm) 重量(kg)
VSI-3000 45(70) 1700-2000 30-60 75-90 3080×1716×2126 ≤5310
VSI-4000 55(70) 1400-1620 50-90 110-150 4100×1916×2166 ≤7840
VSI-5000 65(80) 1330-1530 80-150 180-264 4300×2215×2427 ≤11200
VSI-6000 70(100) 1200-1400 120-250 264-320 5300×2728×2773 ≤14590
VSI-7000 70(100) 1000-1200 180-350 320-400 5300×2728×2863 ≤16580
VSI-8000 80(150) 1000-1100 250-380 400-440 6000×3000×3420 ≤23450
VSI-9000 80(150) 1000-1100 380-600 440-630 6000×3022×3425 ≤23980
