圆振动筛

圆振动筛

上海山美圆振动筛厂家生产的圆振动筛价格实惠,是高效振动筛。圆振动筛适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业。

工作原理 结构组成 结构特点 使用和维护 技术参数



圆振动筛工作原理:

电动机经联轴器带动激振器偏心块产生高速旋转。转动的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

圆振动筛结构组成:

圆振动筛筛机主要有筛箱、筛网、振动器、减振装置、底架等组成。振动器安装在筛箱侧板上,并由电动机带动旋转,产生离心惯性力,迫使筛箱振动。筛机侧板采用 优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上,一并由电动机通过联轴器带动旋转,产生离心惯性力,迫 使筛振动。

圆振动筛结构特点:

1、采用块偏心作为激振力,激振力强;
2、筛子横梁与筛箱采用高强度螺栓联结,无焊接;
3、筛机结构简单,维修方便快捷;
4、采用轮胎联轴器,柔性联接,运转平稳;
5、筛分效率高、处理量大、寿命长。

圆振动筛使用和维护:

圆振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待面物料排除后再停机。工作过程中应经常观察筛机运行情况,如发现运动不正常或异常声响,应及时停机检查,找出原因,排除故障。

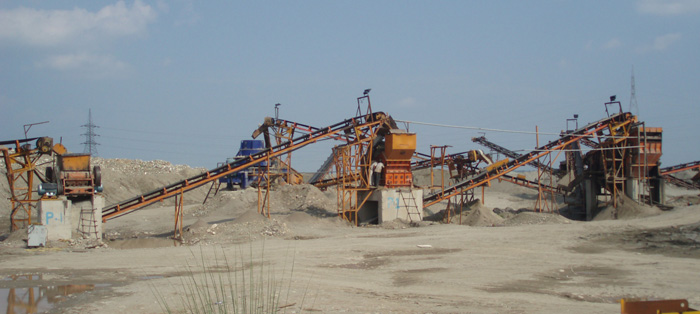

 巴基斯坦河卵石制砂生产线-圆振动筛
巴基斯坦河卵石制砂生产线-圆振动筛

河北涿州鹅卵石制砂生产线—圆振动筛
河北涿州鹅卵石制砂生产线—圆振动筛

圆振动筛技术参数:

型号 筛网 筛面倾角 (°) 筛网面积 (m2) 振动频率 (r/min) 双振幅 (mm) 处理能力 (t/h) 电机功率(kw) 外形尺寸 (L×W×H) (mm) 重量 (kg)
2YK1224 1 15 2.88 970 6-8 32-192 5.5 2673×2382×2072 1750
YK1235 1 15 4.2 970 6-8 32-288 5.5 3790×2443×1457 1845
2YK1235 2 15 4.2 970 6-8 32-288 5.5 3924×2443×2349 2982
3YK1235 3 15 4.2 970 6-8 32-288 7.5 3924×2527×2713 3922
4YK1235 4 15 4.2 970 6-8 32-288 11 3924×2688×3126 4821
YK1545 1 17.5 6.75 970 6-8 40-384 11 4913×2943×2164 3362
2YK1545 2 17.5 6.75 970 6-8 40-384 15 5163×3090×3156 5113
3YK1545 3 17.5 6.75 970 6-8 40-384 15 5163×3040×3513 6251
4YK1545 4 17.5 6.75 970 6-8 40-384 18.5 5163×3155×3804 7519
YK1548 1 17.5 7.2 970 6-8 44-432 11 5199×2943×2171 3418
2YK1548 2 17.5 7.2 970 6-8 44-432 15 5449×3090×3201 5266
3YK1548 3 17.5 7.2 970 6-8 44-432 15 5449×3090×3558 6453
4YK1548 4 17.5 7.2 970 6-8 44-432 18.5 5449×3155×3909 7845
YK1860 1 20 10.8 970 6-8 51-560 15 6302×3390×2992 4752
2YK1860 2 20 10.8 970 6-8 51-560 18.5 6020×3455×3756 5808
3YK1860 3 20 10.8 970 6-8 51-560 18.5 6020×3455×4180 7349
4YK1860 4 20 10.8 970 6-8 51-560 22 6183×3545×4521 8809
YK2160 1 20 12.6 970 6-8 64-1152 18.5 6302×3755×2992 4940
2YK2160 2 20 12.6 970 6-8 64-1152 22 6184×3755×3814 6438
3YK2160 3 20 12.6 970 6-8 64-1152 30 6184×3915×4239 8664
4YK2160 4 20 12.6 970 6-8 64-1152 30 6176×3915×4521 9933
YK2460 1 20 14.4 970 6-8 80-1200 18.5 6302×4105×2992 5496
2YK2460 2 20 14.4 970 6-8 80-1200 30 6184×4265×4032 8090
3YK2460 3 20 14.4 970 7-9 80-1200 30 6184×4284×4510 11255
4YK2460 4 20 14.4 970 6-8 80-1200 30 6184×4284×4787 13400
YK2475 1 20 18 970 6-8 96-1360 20 7664×4115×3522 10709
2YK2475 2 20 18 970 6-8 96-1360 30 7875×4249×4667 10635
3YK2475 3 20 18 970 6-8 96-1360 37 7875×4263×5126 12727
4YK2475 4 20 18 970 6-8 96-1360 45 7781×4294×5338 15822
YK3060 1 20 18 970 6-8 112-1440 30 6312×4845×3029 9063
2YK3060 2 20 18 970 6-8 112-1440 37 6369×4831×4263 12617
3YK3060 3 20 18 970 6-8 112-1440 45 6369×4902×4738 15644
4YKD3060 4 20 18 970 6-8 200-900 2*30 6316×5066×4264 22189
YK3075 1 20 22.5 840 6-8 134-1728 37 7627×4823×3494 10871
2YK3075 2 20 22.5 840 6-8 134-1728 45 7872×4909×4817 17263
2YKD3075 2 20 22.5 840 6-8 134-1728 2*30 7814×5072×4854 20194
3YK3075 3 20 22.5 840 6-8 134-1782 2*30 7877×4912×5287 18713
3YKD3075 3 20 22.5 840 6-8 134-1782 2*30 7819×5072×5293 21717
2YK3675 2 20 27 800 8-10 238-2592 2*45 7810×5545×5000 30000
3YK3675 3 20 27 800 8-10 238-2592 2*45 7810×5545×5583 33000
