直线振动筛

直线振动筛

上海山美直线振动筛厂家生产的直线振动筛是生产出来的新型直线振动筛,其型号众多,价格优惠,欢迎选购。

特点及优势 工作原理 适应范围 组成结构部件 技术参数





直线振动筛特点及优势:

1、采用块偏心作为激振力,激振力强;
2、筛子横梁与筛箱采用高强度螺栓联接,无焊接;
3、筛机结构简单,维修方便快捷;
4、采用轮胎联轴器,柔性联接,运转平稳;
5、筛分效率高、处理量大、寿命长。
6、通过多年生产实践,证明该系列筛机具有处理量大,技术参数合理,结构强度、刚度高,系列化、通用化、标准化程度高,运转平稳可靠、噪音小、维护检修方便等一系列优点。

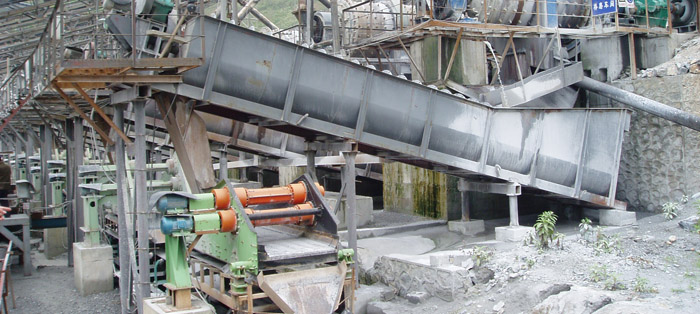

广西河池龙滩水电站砂石骨料生产线-直线振动筛
广西河池龙滩水电站砂石骨料生产线-直线振动筛

直线振动筛工作原理:

直线振动筛采用双电机驱动,当两台电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因 此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起,跳跃式向前作直线运动,从而达到对物料 进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构、无粉尘溢散等特点。最高筛分目数325目,可筛分出7种不同粒度的物料。

直线振动筛适应范围:

直线振动筛(直线筛)系高效新型的筛分设备,广泛应用于塑料、磨料、化工、医药、建材、粮食、碳素、化肥、耐火材料、轻工、矿山、煤炭、冶炼等行业,以及粉状、颗粒状物料的筛选和分级。

直线振动筛组成结构部件:

主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机:(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直于地面。
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
我公司具有完善的售后服务体系,充足的备件供应,能为用户提供终身技术服务。不论是工艺设计、设备安装或易损件更换等,都会有相应的工程技术专家为您提供优质的服务。

浙江台州市玄武岩生产线-直线振动筛
浙江台州市玄武岩生产线-直线振动筛

直线振动筛技术参数:

型号 筛面 给料粒度 (mm) 电机功率 (kw) 产量 (t/h) 重量 (kg)
面积 (m2) 筛孔尺寸 (mm) 筛网结构
ZK1022 2.25 0.25-50 编织、条缝、冲压、橡胶、聚氨酯筛网 <250 3×2 4.5-90 2215
ZK1230 3.6 0.25-50 <250 4×2 7.2-144 2693
ZK1237 4.5 0.25-50 <250 5.5×2 9-180 3118
ZK1437 5.25 0.25-50 <250 5.5×2 12-250 3210
ZK1445 6.3 0.25-50 <250 7.5×2 12.6-252 4040
ZK1637 6 0.25-50 <250 5.5×2 12-240 3552
ZK1645 7.32 0.25-50 <250 11×2 95-280 4572
ZK1837 6.75 0.25-50 <250 11×2 90-270 4995
ZK1845 8.1 0.25-50 <250 11×2 16.2-234 5436
ZK1852 9.45 0.25-50 <250 11×2 18.9-378 5900
ZK2045 9 0.25-50 <250 11×2 16.2-324 5969
ZK2052 10.5 0.25-50 <250 11×2 21-420 6472
ZK2060 12 0.25-50 <250 15×2 24-480 7558
ZK2445 10.8 0.25-50 <250 15×2 21.6-432 7439
ZK2452 12.6 0.25-50 <250 15×2 25.2-504 8216
ZK2460 14.4 0.25-50 <250 15×2 28.8-576 9235
ZK3045 13.5 0.25-50 <250 15×2 27-540 9859
ZK3052 15.75 0.25-50 <250 22×2 31.4-628 9958
ZK3060 18 0.25-50 <250 22×2 17.5-525 11062
ZK3645 16.2 0.25-50 <250 22×2 37.8-756 12289
ZK3652 18.9 0.25-50 <250 22×2 43.2-864 13409
ZK3660 21.6 0.25-50 <250 22×2 43.2-864 14390
ZK3675 27 0.25-50 <250 30×2 54-1080 17100
2ZK1022 2.25 0.25-50 <250 4×2 4.5-90 3018
2ZK1230 3.6 0.25-50 <250 5.5×2 7.2-144 3740
2ZK1237 4.5 0.25-50 <250 7.5×2 9-180 4460
2ZK1437 5.25 0.25-50 <250 7.5×2 12-250 5042
2ZK1445 6.3 0.25-50 <250 15×2 12.6-252 6883
2ZK1637 6 0.25-50 <250 15×2 12-240 6919
2ZK1645 7.32 0.25-50 <250 15×2 95-280 8654
2ZK1837 6.75 0.25-50 <250 15×2 90-270 7951
2ZK1845 8.1 0.25-50 <250 15×2 16.2-234 8116
2ZK1852 9.45 0.25-50 <250 15×2 18.9-378 9061
2ZK2045 9 0.25-50 <250 15×2 16.2-324 9113
2ZK2052 10.5 0.25-50 <250 22×2 21-420 10128
2ZK2060 12 0.25-50 <250 22×2 24-480 10875
2ZK2445 10.8 0.25-50 <250 22×2 21.6-432 11008
2ZK2452 12.6 0.25-50 <250 22×2 25.2-504 12757
2ZK2460 14.4 0.25-50 <250 22×2 28.8-576 13560
2ZK3045 13.5 0.25-50 <250 30×2 27-540 15472
2ZK3052 15.75 0.25-50 <250 37×2 31.4-628 16942
2ZK3060 18 0.25-50 <250 37×2 17.5-525 18253
2ZK3645 16.2 0.25-50 <250 45×2 37.8-756 21042
2ZK3652 18.9 0.25-50 <250 45×2 43.2-846 24040
2ZK3660 21.6 0.25-50 <250 45×2 43.2-846 25400
